Den komplette guide til gravemaskines skovlkapacitet, sikkerhed og produktivitet
Hvor meget materiale kan en gravemaskine skovl virkelig bære i én scoop? Mange mennesker antager, at det bare er et simpelt matematisk problem - længde × bredde × højde - men under virkelige arbejdspladsforhold kan denne hurtige beregning være meget misvisende. At vælge den forkerte gravemaskineskovlstørrelse kan gøre dit arbejde langsommere, spilde brændstof og endda sætte din maskine og operatør i fare.
Gravemaskines skovlvolumen er ikke kun et tal på et specifikationsark. Det har direkte indflydelse på, hvor hurtigt du kan afslutte et arbejde, hvor meget brændstof din gravemaskine forbrænder, og hvor meget stress der bliver lagt på maskinen over tid. Hvis skovlkapaciteten er fejlberegnet, kan projekter løbe over budgettet, produktiviteten kan falde, og sikkerhedsproblemer kan dukke op på arbejdspladsen.
I denne guide lærer du:
Hvad er gravemaskinens skovlvolumen?
Nøglebegreber: Slaget, overfyldt og faktisk arbejdskapacitet
Industristandarder for måling af gravemaskineskovlvolumen
Grundlæggende beregning af gravemaskine skovlvolumen
Trin-for-trin: Sådan beregnes gravemaskinens skovlvolumen
Materialetæthed og dens indvirkning på gravemaskinens skovlkapacitet
Sikkerhed først: Matchende gravemaskines skovlstørrelse til maskinens kapacitet
Gravemaskines skovltyper og deres volumenkarakteristika
Hvordan gravemaskinens skovltænder og slid påvirker kapaciteten
Gravemaskines skovlvolumen og produktivitet (m³/time eller yd⊃3;/time)
Almindelige fejl ved beregning af gravemaskines skovlvolumen
Sådan vælger du den rigtige gravemaskine til dit projekt
Før du kan beregne noget, er det vigtigt at forstå, hvad gravemaskinens skovlvolumen faktisk betyder. Mange mennesker ser på en spand og gætter dens størrelse ud fra, hvor stor den ser ud, men i rigtigt byggearbejde kan udseendet være meget vildledende.
Gravemaskines skovlvolumen refererer til mængden af materiale, skovlen kan rumme indeni, ikke hvor stor den ser ud udefra.
Indvendig spandvolumen
Dette er det anvendelige rum inde i spanden, hvor jord, sand eller sten sidder. Dette er det eneste volumen, der har betydning for beregninger.
Udvendig skovlstørrelse
Dette inkluderer ståltykkelse, forstærkninger, sideskærere og tænder. Disse dele gør spanden stærkere, men de øger ikke, hvor meget materiale den kan bære.
Det er derfor, gravemaskinens skovle vurderes efter volumen (m³, yd⊃3; eller ft⊃3;) i stedet for efter bredde eller udseende. To spande kan ligne udefra, men deres indre former kan være meget forskellige.
Simpelt eksempel:
En kraftig stenspand ser ofte større ud end en skovl til almindelige formål, men på grund af tykke slidplader og forstærkninger kan den faktisk rumme mindre materiale indeni.
Disse to udtryk bruges ofte sammen, men de er ikke helt ens.
Gravemaskines skovlvolumen (nominel eller teoretisk kapacitet)
Dette er volumen beregnet eller angivet af producenten, normalt baseret på industristandarder. Det forudsætter ideelle forhold.
Faktisk arbejdskapacitet
Det er, hvor meget materiale skovlen reelt bærer under det daglige arbejde. Det afhænger af materialetype, fugt, operatørfærdigheder og maskingrænser.
Det er grunden til, at to gravemaskineskovle med samme nominelle volumen kan yde meget forskelligt på arbejdspladsen.
| Faktor, | hvordan det påvirker ydeevnen |
|---|---|
| Spandeform | Buet ryg og tilspidsede sider reducerer brugbar plads |
| Materiale type | Sten fylder mindre effektivt end sand eller jord |
| Fyldningsfaktor | Spandene fyldes sjældent til 100 % hver cyklus |
| Maskinkraft | Begrænset hydraulik kan forhindre fuld belastning |
| Operatør dygtighed | Erfarne operatører opnår højere fyldningsrater |
Kort sagt fortæller gravemaskinens skovlvolumen dig potentialet , mens den faktiske kapacitet viser dig, hvad der virkelig sker i marken. At forstå denne forskel hjælper med at undgå overbelastning af maskinen, forbedrer produktiviteten og fører til bedre valg af skovl.

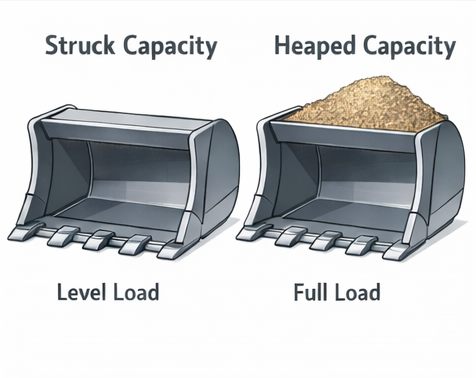

Definition: materiale i niveau med spandkanten
Når slået kapacitet er brugt
Hvorfor det giver konservative skøn
Definition: materiale stablet over spandkanten
Hvilevinkel forklaret (1:1 vs 1:2)
Typisk stigning i forhold til slået kapacitet (10-25 %)
Når overfyldt kapacitet betyder noget i rigtige job
Hvilken fyldfaktor repræsenterer under virkelige forhold
Hvordan operatørens færdigheder påvirker fyldningsfaktoren
Typiske fyldfaktorintervaller efter materiale:
Løst sand og grus
Ler og blandet jord
Våde eller klæbrige materialer
Sten og sprængt materiale
Når man ser på gravemaskine skovlspecifikationer , vil du ofte se et volumental – men det tal giver kun mening, hvis du ved, hvilken standard der blev brugt. Forskellige standarder måler spandvolumen på forskellige måder, hvorfor to spande med samme 'størrelse' kan fremstå meget forskellige på papiret.
SAE J296-standarden er en af de mest udbredte standarder for skovlvolumen i verden.
Bruger en hvilevinkel på 1:1
Materialet stables over skovlkanten i en 45 graders hældning
Almindeligvis brugt i Nordamerika og mange globale markeder
Ofte refereret af store producenter af gravemaskiner og skovle
Da bunken er moderat, ses SAE-klassificerede gravemaskiners skovlvolumener normalt som en afbalanceret og realistisk repræsentation af arbejdskapaciteten.
ISO-standarder er designet til at skabe sammenhæng på tværs af internationale markeder.
Anvendes til jordflytningsmaskiner verden over
Målemetoder minder meget om SAE
I mange tilfælde er ISO og SAE skovlvolumen næsten det samme
Af praktiske årsager kan ISO-vurderet gravemaskines skovlvolumen normalt sammenlignes direkte med SAE-værdier, men det er stadig vigtigt at bekræfte, hvilken standard der er angivet på specifikationsarket.
CECE-standarden er almindeligt anvendt i Europa og følger en anden tilgang.
Bruger en hvilevinkel på 1:2
Materialet stables højere og stejlere over skovlen
Resulterer i en større nominel skovlvolumen
Derfor ser CECE-klassificerede gravemaskiner ofte større ud på papiret – selvom den fysiske skovl kan være den samme.
| Standard | Heap Shape | Typisk region | Nominel volumen Udseende |
|---|---|---|---|
| SAE J296 | 1:1 hældning | Nordamerika / Global | Moderat |
| ISO | Svarende til SAE | International | Moderat |
| CECE | 1:2 hældning | Europa | Større |
Forståelse af disse standarder hjælper dig med at undgå dyre fejl, når du vælger eller sammenligner gravemaskineskovle.
Undgå vildledende sammenligninger
A 1,0 m³ CECE-klassificeret skovl kan indeholde mindre materiale i virkeligt arbejde end en 1,0 m³ SAE-klassificeret skovl.
Bekræft, hvilken standard der er brugt
Tjek producentens datablad, produktbeskrivelse eller tekniske tegninger for referencer til SAE, ISO eller CECE.
Sammenlign gravemaskineskovle 'æbler med æbler'
Sammenlign altid skovle målt under samme standard, især når du køber skovle fra forskellige regioner eller leverandører.
At kende standarden bag tallet giver dig et klarere billede af, hvad en gravemaskines skovl virkelig kan på arbejdspladsen.
Før du hopper ind i formler, hjælper det at forstå de grundlæggende mål og enheder, der bruges til at beregne gravemaskinens skovlvolumen. Når først disse grundlæggende principper er klare, bliver den faktiske matematik meget lettere og langt mere præcis.
Gravemaskinens skovlvolumen er baseret på indvendige mål, ikke den udvendige størrelse af skovlen. Disse tre målinger danner grundlaget for enhver beregning:
Indvendig bredde
Målt fra indersiden af den ene sidevæg til indersiden af den anden. Dette er arbejdsbredden, der holder materialet.
Indvendig højde
Målt fra indersiden af skovlbunden op til spandkanten. Dette bestemmer, hvor dybt materiale kan stables indeni.
Gennemsnitlig indvendig dybde (længde)
Målt fra skæret tilbage til den indvendige bagvæg. Fordi de fleste skovle er buede, er dette ofte et gennemsnit, ikke en enkelt lige linje.
For koniske gravemaskiner er det bedst at tage flere mål og bruge et gennemsnit. Dette hjælper med at undgå at overvurdere volumen.
En af de mest almindelige fejl er at måle ydersiden af spanden.
Eksterne mål omfatter ståltykkelse, forstærkninger og slidplader
Disse funktioner tilføjer styrke, men øger ikke brugbar volumen
Brug af ydre dimensioner kan overdrive skovlvolumen med 10-15 %
Mål altid det rum, hvor materialet faktisk sidder.
Gravemaskines skovlvolumen er udtrykt i forskellige enheder afhængigt af region og marked.
Kubikmeter (m³) – Almindelig i Europa og internationale markeder
Cubic yards (yd⊃3;) – Udbredt i Nordamerika
Kubikfod (ft⊃3;) – Bruges ofte til mindre skovle og minigravere
| Enhed | Almindelig Brug |
|---|---|
| m³ | Mellem til store gravemaskiner |
| yd⊃3; | Bygge- og udlejningsmarkeder |
| ft⊃3; | Minigravere og graveskovle |
I sin kerne starter gravemaskinens skovlvolumen med en simpel formel:
Volume = Længde × Bredde × Højde
Denne beregning giver dig det slagte skovlvolumen, forudsat at skovlen er perfekt rektangulær. I virkeligheden har gravemaskinens skovle buede ryg og skrå sider, hvorfor korrektionsfaktorer anvendes i senere trin.
Tænk på denne formel som udgangspunktet – den giver dig en basislinje, som derefter kan justeres, så den bedre matcher forholdene i den virkelige verden.
Beregning af gravemaskines skovlvolumen kræver ikke avanceret matematik, men det kræver at tingene gøres i den rigtige rækkefølge. Følg disse trin omhyggeligt, og du får et tal, der rent faktisk giver mening på en rigtig arbejdsplads.
Mål altid inde i spanden, hvor materialet sidder.

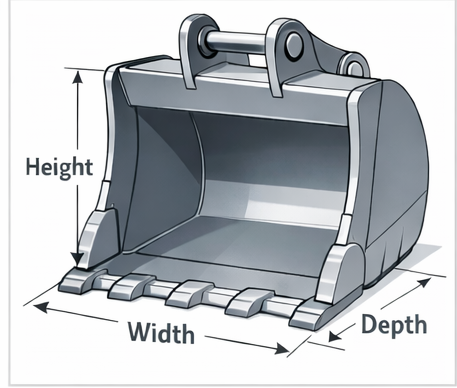

Hvor skal man måle:
Bredde: Indvendig afstand mellem de to sidevægge
Højde: Fra indersiden af spandgulvet op til overkanten
Dybde (længde): Fra indersiden af skærkanten til den indvendige bagvæg
Måleværktøjer og tips:
Brug et målebånd til små og mellemstore spande
En lasermåler fungerer godt til store gravemaskiners skovle
Rens snavs og snavs ud før måling
Tag målinger på mere end ét sted og brug gennemsnittet
Almindelige fejl at undgå:
Måler ydersiden af spanden
Ignorerer spandens tilspidsning eller buede ryg
Glemte at holde alle mål i samme enhed
Når du har de interne mål, skal du bruge den grundlæggende formel:
Slagvolumen = Længde × Bredde × Højde
Denne beregning forudsætter, at skovlen er fyldt i niveau med fælgen, uden materiale stablet ovenpå.
Hvorfor indre dimensioner betyder noget:
Udvendige mål omfatter ståltykkelse og forstærkninger
Disse tilføjer ikke brugbar volumen
Brug af udvendige dimensioner kan overvurdere kapaciteten med 10-15 %
Bearbejdet eksempel:
Længde: 1,2 m
Bredde: 1,0 m
Højde: 0,9 m
Slagvolumen = 1,2 × 1,0 × 0,9 = 1,08 m³
Gravemaskineskovle er ikke perfekte kasser. De fleste har:
Buede bagvægge
Skrå sideplader
Forstærkninger, der reducerer indvendig plads
For at korrigere for dette skal du anvende en formfaktor.
| Skovltype | Typisk formfaktor |
|---|---|
| Almindelig spand | ~0,80 |
| Kraftig eller stenspand | 0,75-0,78 |
| Overfladisk sorteringsspand | 0,80-0,85 |
Justeret slagvolumen = slagvolumen × formfaktor
Ved at bruge eksemplet ovenfor:
1,08 × 0,8 = 0,86 m³
Dette justerede tal er meget tættere på den reelle skovlkapacitet.
Hvis du har brug for den samlede kapacitet, skal du anvende en heap-faktor på det justerede slagvolumen.
Typisk heapfaktorområde: 1,1–1,3
Afhænger af materialetype og målestandard (SAE, ISO, CECE)
| af heapfaktor | Typisk brug |
|---|---|
| 1.1 | Forsigtigt skøn |
| 1.2 | Fælles SAE/ISO reference |
| 1.3 | CECE eller stejl bunke rating |
Heaped Volume = Justeret Struck Volume × Heap Factor
Eksempel:
0,86 × 1,2 = 1,03 m³ (dynger)
Spandvolumen skal muligvis konverteres afhængigt af din region eller dit projekt.
Almindelige konverteringer:
Kubiktommer → kubikfod: ÷ 1.728
Kubikfod → kubikmeter: ÷ 27
Kubikmeter → kubikmeter: × 1.308
Kubikmeter → kubikmeter: ÷ 1.308
| Enhed, der | bedst bruges til |
|---|---|
| ft⊃3; | Minigravere |
| yd⊃3; | Nordamerikanske projekter |
| m³ | Internationale projekter |
At holde enheder konsistente gennem hele beregningen hjælper med at forhindre dyre fejl og forvirring.
Reelle tal gør gravemaskinens skovlvolumen meget lettere at forstå. Eksemplerne nedenfor viser, hvordan den samme beregningsmetode fungerer for forskellige maskiner, skovltyper og materialer, du vil se på rigtige arbejdspladser.
Scenarie:
En 20-tons gravemaskine er udstyret med en GP-skovl til jordflytning.
Målte indvendige mål:
Længde: 1,2 m
Bredde: 1,0 m
Højde: 0,9 m
Trin 1: Beregn grundlæggende (slået) volumen
Slagvolumen = 1,2 × 1,0 × 0,9 = 1,08 m³
Trin 2: Anvend formfaktor (0,8 for GP-spand)
Justeret slagvolumen = 1,08 × 0,8 = 0,86 m³
Trin 3: Beregn den samlede kapacitet (heap-faktor 1,2)
Ophobet volumen = 0,86 × 1,2 = 1,03 m³
Ydeevne med forskellige materialer:
| Faktisk | Materialefyldfaktor | arbejdsvolumen |
|---|---|---|
| Løs jord | 1.00 | 0,86 m³ |
| Ler | 0.90 | 0,77 m³ |
| Grus | 0.95 | 0,82 m³ |
| Sprængt sten | 0.70 | 0,60 m³ |
Selvom skovlen er vurderet til over 1,0 m³ ophobet, ændres det virkelige arbejdsvolumen tydeligt med materialetypen.
Scenarie:
En 6-tons minigraver bruger en 18-tommers grøfteskovl til brugsarbejde.
Målte indvendige mål (imperial):
Længde: 24 tommer
Bredde: 18 tommer
Højde: 20 tommer
Trin 1: Beregn volumen i kubiktommer
24 × 18 × 20 = 8.640 in⊃3;
Trin 2: Konverter til kubikfod
8.640 ÷ 1.728 = 5,0 ft⊃3;
Trin 3: Konverter til kubikyard
5,0 ÷ 27 = 0,19 yd⊃3;
Typisk brugssituation for nedgravning:
Smal rendebredde
Lerjord med ~90% fyldfaktor
Faktisk arbejdsvolumen ≈ 0,17 yd⊃3; per cyklus
Til gravearbejde betyder nøjagtighed og kontrol mere end rå skovlvolumen.
Scenarie:
En 30-tons gravemaskine er udstyret med en kraftig stenskovl, der arbejder i sprængt sten.
Givet:
Justeret slagvolumen: 1,2 m³
Materialetæthed (sprængt bjergart): 2.000 kg/m³
Fyldfaktor: 0,75
Trin 1: Beregn den faktiske lastvægt
Belastning = 1,2 × 2.000 × 0,75 = 1.800 kg
Trin 2: Tjek løftekapacitet
Gravemaskines nominelle løft ved arbejdsradius: 2.200 kg
Skovl + koblingsvægt: 300 kg
Samlet løftevægt: 1.800 + 300 = 2.100 kg
Løftforhold: 2.100 ÷ 2.200 =
| Vareværdi | 0,95 |
|---|---|
| Faktisk belastning | 1.800 kg |
| Vedhæftningsvægt | 300 kg |
| Samlet løft | 2.100 kg |
| Løfteforhold | 0,95 (sikker) |
Denne kontrol bekræfter, at skovlstørrelsen er sikker for maskinen, selvom materialet er tungt og slibende.
Skovlvolumen fortæller dig, hvor meget plads en skovl har, men materialetætheden fortæller dig, hvor tung den belastning vil være. To skovle fyldt til samme niveau kan belaste en gravemaskine meget forskelligt alt efter hvilket materiale der er indeni.
Materialetæthed måles normalt i kg/m³ (eller lb/yd⊃3;). Tyngre materialer belaster gravemaskinen mere, selv når skovlvolumen forbliver den samme.
| Materiale Type | Typisk tæthedsområde |
|---|---|
| Lette materialer | |
| Muldjord (løs) | 1.200–1.400 kg/m³ |
| Mulch / organisk materiale | 700–1.000 kg/m³ |
| Medium materialer | |
| Tørt sand | 1.400–1.600 kg/m³ |
| Grus | 1.500–1.700 kg/m³ |
| Ler (tørt) | ~1.600 kg/m³ |
| Tunge materialer | |
| Våd jord | 1.800–2.000 kg/m³ |
| Sprængt sten | 1.600–2.400 kg/m³ |
| Solid sten | 2.400–3.000 kg/m³ |
Selv en lille ændring i fugt kan skubbe et materiale fra 'medium' ind i kategorien 'tung'.
For at forstå, hvordan tæthed påvirker valget af spand, har du brug for en simpel formel:
Lastvægt = Skovlvolumen × Materialetæthed × Fyldningsfaktor
Denne beregning viser den faktiske vægt, gravemaskinen skal løfte.
Hvorfor tætte materialer kræver mindre spande:
Tunge materialer når hurtigere maskinløftgrænser
Overdimensionerede skovle kan bremse hydraulisk reaktion
Høje belastninger øger slid på stifter, bøsninger og cylindre
Eksempel på overbelastning fra den virkelige verden:
1,0 m³ spand fyldt med tørt sand
→ ~1.500 kg belastning
Samme 1,0 m³ spand fyldt med vådt ler
→ ~1.900 kg belastning
De ekstra 400 kg kan skubbe gravemaskinen ud over dens sikre arbejdsgrænse, selvom skovlvolumen ikke ændrede sig.
Materialevolumen ændrer sig, så snart det graves, og det har direkte indflydelse på, hvordan gravemaskinens skovlkapacitet skal fortolkes.
Bankvolumen
Materiale i sin naturlige, uforstyrrede tilstand i jorden.
Løst volumen
Materiale efter udgravning. Luftrum øger volumen.
Komprimeret volumen
Materiale efter placering og komprimering.
Gravemaskineskovle måler altid løst volumen, ikke bankvolumen.
| Materiale | Typisk svulmefaktor |
|---|---|
| Sand | 1.10–1.15 |
| Ler | 1,25-1,40 |
| Klippe | 1,40–1,70 |
Sådan påvirker dette spandberegninger:
En spand vurderet til 1,0 m³ løst volumen må kun repræsentere 0,7–0,8 m³ af bankmateriale
Højere svulmefaktorer betyder, at færre kubikmeter flyttes pr. skovlcyklus
At forstå svulme hjælper med at konvertere skovlvolumen til nøjagtige produktionsestimater
At vælge den største gravemaskineskovl er ikke altid den bedste idé. Skovlstørrelsen skal svare til det, maskinen sikkert kan løfte og kontrollere. At ignorere dette kan føre til langsom ydeevne, højere brændstofomkostninger og alvorlige sikkerhedsrisici på arbejdspladsen.
Hver gravemaskine har en nominel løftekapacitet indstillet af producenten. Dette fortæller dig, hvor meget vægt maskinen sikkert kan løfte under specifikke forhold.
Sådan læser du OEM-løftdiagrammer:
Løftediagrammer findes i betjeningsvejledningen eller producentens specifikationer
Kapaciteten ændres afhængigt af bomlængde, pindposition og arbejdsradius
At løfte tæt på maskinen er sikrere end at løfte langt væk
Effekt af bomposition og rækkevidde:
Forlænget bom eller stok = lavere løftekapacitet
At løfte over siden er normalt mere begrænsende end at løfte over fronten
Højere løftehøjder reducerer stabiliteten
Påvirkning af lynkoblinger og tilbehør:
Hurtigkoblinger tilføjer ekstra vægt
Tommelfinger, skovle og andre værktøjer reducerer alle den tilgængelige løftekapacitet
Denne ekstra vægt skal indgå i alle beregninger
Løfteforholdet hjælper dig med hurtigt at kontrollere, om en skovl og last er sikre for din gravemaskine.
Trin-for-trin beregning af løfteforhold:
Find gravemaskinens nominelle løftekapacitet fra løfteskemaet
Træk vægten fra:
Tom spand
Hurtigkobling
Eventuelle andre vedhæftede filer
Beregn materialets lastvægt
Belastning = Spandvolumen × Materialetæthed × Fyldningsfaktor
Tilføj fastgørelsesvægt til materialebelastningen
Opdel den samlede belastning med den nominelle løftekapacitet
Løfteforhold = Total belastning ÷ Nominel løftekapacitet
| Løfteforhold | Betydning |
|---|---|
| < 0,85 | Sikker og effektiv |
| 0,85-1,0 | Tæt på grænsen, vær forsigtig |
| > 1,0 | Usikker drift |
At holde løfteforholdet under 1,0 hjælper med at beskytte maskinen og operatøren.
Selv uden beregninger viser maskiner ofte tydelige tegn, når en skovl er for stor.
Langsom hydraulik og dårlige cyklustider
Maskinen har svært ved at krølle eller løfte skovlen jævnt.
Overdreven brændstofforbrug
Motorer arbejder hårdere for at flytte tunge byrder.
Maskinens ustabilitet
Spor kan løfte sig lidt, eller maskinen føles ubalanceret.
Accelereret slid på stifter og bøsninger
Ekstra belastning forkorter komponenternes levetid og øger vedligeholdelsesomkostningerne.
Disse advarselsskilte betyder normalt, at det er tid til at reducere spandstørrelsen eller skifte til en lettere konfiguration.
Ikke alle gravemaskineskovle er designet til at bære den samme mængde materiale. Skovlens form, bredde og forstærkningsniveau påvirker alle, hvor meget materiale en skovl faktisk kan rumme. At forstå disse forskelle gør det meget nemmere at vælge den rigtige skovl til jobbet.
Almindelige skovle er de mest brugte gravemaskineskovle på byggepladser.
Typiske volumener efter gravemaskinestørrelse:
| Gravemaskinestørrelse | Typisk GP skovlvolumen |
|---|---|
| Mini (1-6 tons) | 0,03–0,30 m³ |
| Lille (6-15 tons) | 0,30–0,80 m³ |
| Medium (15-30 tons) | 0,80–1,80 m³ |
| Stor (30+ tons) | 1,80–5,00 m³ |
Bedste applikationer:
Generel jordflytning
Indlæsning af jord, sand og grus
Let nedrivning og byggepladsforberedelse
GP skovle tilbyder en god balance mellem volumen, styrke og graveeffektivitet.
Stenspande er bygget til hårde forhold og slibende materialer.
Forstærkede slidplader og sidevægge
Tyngre stål og stærkere tænder
Mindre indvendigt volumen på grund af forstærkning
Almindelige applikationer:
Stenbrudsdrift
Sprængt stenudgravning
Nedrivning med høj slid
Selvom en stenspand ser stor ud, er dens anvendelige volumen ofte 15-30 % mindre end en GP-spand med tilsvarende bredde.
Graveskovle er designet til nøjagtighed, ikke kapacitet.
Smalle profiler til rene, præcise grøfter
Anvendes til forsyninger, rørledninger og dræning
Typiske bredder:
6–12 tommer til små gravemaskiner
18–36 tommer til større maskiner
Med rendeskovle betyder bredde mere end volumen, da målet er at grave til en specifik rendestørrelse med minimal oprydning.
Graderings- og grøftespande er brede og lavvandede.
Designet til at flytte materiale over en stor overflade
Lavere volumen sammenlignet med GP-spande
Ofte tandløs eller udstyret med en glat skærkant
Bedste anvendelser:
Skråning efterbehandling
Grøfterensning
Opfyldning og nivellering
Disse skovle bytter rå kapacitet for jævnere, mere kontrollerede resultater.
Skeletspande er bygget til sortering i stedet for at bære fuld læs.
Åbent design med stænger eller gitter
Fint materiale falder igennem, mens større stykker forbliver
Volumenovervejelser:
Nominel volumen kan se høj ud på papiret
Effektiv volumen afhænger af gitterafstanden
Ikke beregnet til at transportere tætte, fulde læs
De bruges almindeligvis til genbrug, nedrivningsoprydning og materialeadskillelse.
Vippeskovle tilføjer ekstra bevægelse til præcisionsarbejde.
Kan vippe op til 45 grader til venstre eller højre
Tillad nøjagtig formning uden at flytte maskinen
Hvordan tilt påvirker kapaciteten:
Maksimal volumen reduceres, når den vippes
Materiale kan spildes i højere vinkler
Bruges bedst til lette til mellemstore materialer
Vippegravemaskiners skovle er populære til sortering, skråningsarbejde og landskabspleje, hvor kontrol betyder mere end rå skovlvolumen.
Gravemaskinens skovlvolumen er ikke fastsat i skovlens levetid. Tandstil og normal slitage spiller begge en stor rolle for, hvor meget materiale spanden faktisk kan opfange ved hver gang.
Skovltænder påvirker, hvor godt spanden skærer i materiale og fylder. De forkerte tænder kan efterlade plads inde i spanden, selvom den nominelle volumen ser korrekt ud.
| Tandtype | Bedste | effekt på fyld |
|---|---|---|
| Standard tænder | Jord, sand, blandet materiale | Balanceret penetration og fyld |
| Tiger tænder | Klippe, komprimeret jord | Stærk penetration, lavere fyld |
| Mejsel tænder | Hårdt ler, frost | Ren skæring, moderat fyldning |
Standardtænder
Disse er de mest almindelige og giver en god penetration uden at reducere fyldningen for meget.
Tigertænder
Designet til at bryde hårdt materiale. De trænger godt ind, men reducerer ofte fyldningseffektiviteten, fordi materialet ikke pakkes jævnt.
Mejseltænder
Skær rene linjer i hård jord og ler, hvilket giver en mellemting mellem gennemtrængning og fyldning.
Tandløse skærekanter til sortering:
Glat kant tillader materialet at flyde jævnt ind i spanden
Højere fyldfaktor for løse materialer
Almindelig på sorterings- og grøftespande
Det rigtige tandvalg kan forbedre fyldningsfaktoren med 5-15 %, selv med samme skovlvolumen.
Over tid ændrer slid formen på spanden og reducerer, hvor meget materiale den kan holde.
Almindelige slidområder:
Slidte tænder reducerer graveeffektiviteten og efterlader tom plads
Afrundede skær forhindrer ren indtrængning i materialet
Sidevægge og gulvslid reducerer indvendige dimensioner
| Slidområde | Effekt på kapacitet |
|---|---|
| Tænder slid | Lavere fyldfaktor |
| Skarpkantsskaller | Materiale spildes hurtigere |
| Gulvslid | Reduceret indvendig højde |
| Sidevægsslid | Tab af brugbar bredde |
Hvornår skal spandens volumen genberegnes:
Efter 500–1000 driftstimer
Efter udskiftning af skærekanter eller sidefræsere
Ved skift mellem slidte og nye tænder
Når skovlen slides, forbliver den nominelle volumen den samme - men den effektive arbejdsvolumen bliver ved med at skrumpe, hvorfor periodiske kontroller er vigtige.
Gravemaskinens skovlvolumen er kun en del af produktivitetshistorien. Det, der virkelig betyder noget på arbejdspladsen, er, hvor meget materiale du kan flytte i timen, ikke kun hvor meget der passer i spanden én gang.
For at estimere den reelle produktion skal du bruge tre nøgletal:
Produktion = Skovlvolumen × Fyldningsfaktor × cyklusser pr. time
Bucket Volume: Den justerede arbejdsvolumen, ikke kun det nominelle antal
Fyldfaktor: Hvor fuld spanden bliver under virkelige forhold
cyklusser pr. time: Hvor mange komplette grave-sving-dump-retur-cyklusser kan gravemaskinen udføre

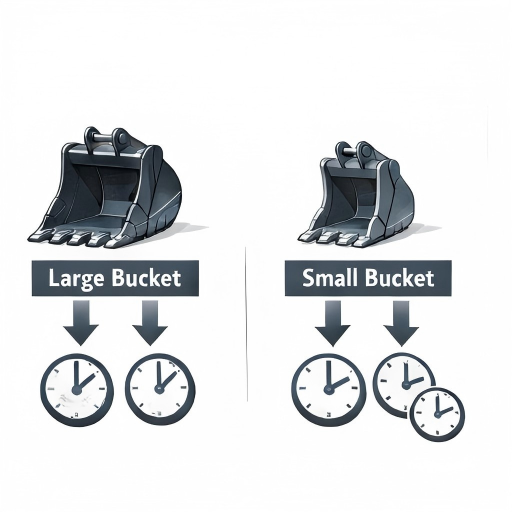

Hvorfor cyklustid betyder mere end skovlstørrelse:
Større spande tager længere tid at fylde
Tyngre belastninger laver sving- og dumpningshastigheder
Operatører reducerer ofte hastigheden for at forblive sikker
Hurtigere cyklusser kan opveje mindre skovlstørrelse
Selv en lille stigning i cyklustiden kan reducere timeproduktionen mere, end folk forventer.
Lad os sammenligne to skovle på den samme gravemaskine.
| Faktor | Stor spand | Mindre spand |
|---|---|---|
| Spandvolumen | 1,2 m³ | 0,9 m³ |
| Fyldningsfaktor | 0.85 | 0.95 |
| Cyklus tid | 30 sek | 22 sek |
| Cykler i timen | 120 | 164 |
Produktionsberegning:
Stor spand
1,2 × 0,85 × 120 = 122 m³/time
Mindre spand
0,9 × 0,95 × 164 = 140 m³/time
Selvom den mindre skovl rummer mindre materiale pr. øse, flytter den mere materiale i timen, fordi gravemaskinen cykler hurtigere og fylder mere effektivt.
Det er grunden til, at valget af den rigtige gravemaskineskovl handler om at afbalancere volumen, fyldningsfaktor og cyklustid – ikke kun at vælge den største mulighed.
Nogle opgaver skubber gravemaskiner langt uden for normale graveforhold. I disse tilfælde skal standardreglerne for skovlvolumen justeres for at holde maskinen sikker, stabil og produktiv.
Amfibiegravemaskiner arbejder i vådområder, moser og blødt underlag, hvor stabiliteten er begrænset, og materialet normalt er mættet.
Nøgleudfordringer:
Blødt underlag giver lidt støtte
Vådt materiale er meget tungere end tør jord
Pludselige lastskift kan reducere stabiliteten
Anbefalede justeringer af skovlstørrelse:
Reducer skovlvolumen med 20-30 % sammenlignet med almindeligt jordarbejde
Foretræk brede, lavvandede skovle for at sænke jordtrykket
Brug glattere skærekanter for at reducere suget i mudder
| Tilstand | Anbefalet justering |
|---|---|
| Mættet jord | −20 % spandvolumen |
| Blød organisk jord | −25 % til −30 % |
| Dybt mudder | Brug lavvandet sorteringsspand |
Uddybning involverer flytning af materiale, der er helt eller delvist under vandet, hvilket ændrer både vægt og håndtering.
Vigtige faktorer:
Vandmættet materiale er væsentligt tungere
Fine sedimenter skaber sug, når de løftes
Skovlene tømmes muligvis ikke helt, før de løftes
Typiske densitetsovervejelser:
Mættet sand: ~2.000 kg/m³
Mættet silt eller ler: 1.800–2.100 kg/m³
Stabilitetsovervejelser på flydende platforme:
Mindre skovlvolumener forbedrer kontrollen
Langsommere løftehastigheder reducerer lastudsving
Drænhuller hjælper med at reducere transporteret vandvægt
Brug af en lidt mindre skovl forbedrer ofte den samlede udmudringsproduktivitet ved at reducere ustabiliteten.
Gravemaskiner til nedrivning med stor rækkevidde opererer med lange bomme og tungt værktøj i højden, hvor løftestangen i høj grad reducerer løftekapaciteten.
Hvorfor mindre spande er sikrere:
Udvidet rækkevidde sænker den nominelle løftekapacitet
Små vægtstigninger har store effekter i højden
Nedfaldende affald øger risikoen for påvirkning
Anbefalinger for kapacitetsreduktion:
Reducer skovlvolumen med 30-40 % sammenlignet med standardgravning
Brug forstærkede skovle med lavere nominel kapacitet
Prioriter kontrol over maksimal materialebelastning
| Anvendelsestypisk | volumenreduktion |
|---|---|
| Standard nedrivning | −25 % |
| Høj rækkevidde nedrivning | −30 % til −40 % |
| Præcisionsfjernelse | Mindre spand foretrækkes |
Ved arbejde med stor rækkevidde betyder kontrol og sikkerhed langt mere end den rå skovlvolumen.
Du behøver ikke altid starte fra nul, når du beregner gravemaskinens skovlvolumen. Der er flere værktøjer og ressourcer, der kan hjælpe – hvis du ved, hvordan du bruger dem korrekt.
De fleste skovlproducenter udgiver kapacitetsdiagrammer for deres gravemaskineskovle.
Sådan læser du fabrikantens specifikationer:
Se efter spandvolumen angivet i m³, yd⊃3; eller ft⊃3;
Tjek hvilken standard der bruges (SAE, ISO eller CECE)
Bekræft, om tallet er slået eller overfyldt kapacitet
Hvorfor OEM-vurderinger kan afvige fra feltmålinger:
Bedømmelser er baseret på nye spande uden slid
Der gøres antagelser om bunkeform og fyld
Tænder, koblinger og slidplader medfølger muligvis ikke
OEM-diagrammer er et godt udgangspunkt, men de afspejler ikke altid reelle forhold på arbejdspladsen.
Det er almindeligt at se forskel på den nominelle skovlvolumen og det, du måler i marken.
| Sammenligning | Typisk forskel |
|---|---|
| Ny spand, let materiale | ±5 % |
| Slidt spand eller tungt materiale | ±5-10 % |
| Forskellige målestandarder | 10 % eller mere |
Almindelige årsager til uoverensstemmelser:
Spandslid på gulv og sidevægge
Forskellige heap-standarder (SAE vs CECE)
Formkorrektionsfaktorer er ikke anvendt
Tilføjede vedhæftede filer ændrer det indre rum
Små forskelle er normale, men store huller er et tegn på, at noget skal kontrolleres.
Online værktøjer og apps kan være nyttige til hurtige skøn.
Når digitale værktøjer er nyttige:
Tidlig projektplanlægning
Sammenligning af flere muligheder for spand
Uddannelse af nye operatører eller personale
Hvorfor manuel verifikation stadig er vigtig:
Apps antager ideelle spandeformer
Materialetæthed og fyldningsfaktor kan gættes
Slid, tænder og vedhæftede filer ignoreres ofte
Digitale værktøjer fungerer bedst, når de er parret med rigtige målinger og erfaring på arbejdspladsen.
Nogle situationer kræver eksperthjælp.
Du har muligvis brug for en specialist, når:
Skovle er specialbyggede eller kraftigt modificerede
Projekter involverer meget tætte eller slibende materialer
Løftegrænserne er stramme, og sikkerhedsmarginerne er små
Projektværdien eller risikoen er høj
Specialister kan gennemgå beregninger, anbefale det rigtige skovldesign og hjælpe med at undgå dyre fejl, før arbejdet påbegyndes.
Selv med de rigtige formler er gravemaskinens skovlvolumen let at tage fejl. Mange problemer på arbejdspladsen kommer fra små fejl, der hurtigt lægger sig op.
En af de mest almindelige fejl er måling af ydersiden af spanden.
Udvendige mål omfatter ståltykkelse og slidplader
Disse tilføjer ikke brugbar plads
Denne fejl kan overvurdere skovlvolumen med 10-15 %
Mål altid, hvor materialet faktisk sidder - inde i spanden.
Skovlvolumen alene fortæller dig ikke, hvor tung lasten bliver.
Let jord og våd ler kan have meget forskellige vægte
Tæt materiale når løftegrænserne meget hurtigere
Ignorering af tæthed kan forårsage overbelastning og ustabilitet
| Materiale | Ca. Tæthed |
|---|---|
| Tørt sand | ~1.500 kg/m³ |
| Vådt ler | ~1.900 kg/m³ |
| Sprængt sten | ~2.000+ kg/m³ |
Den samme spandvolumen kan være sikker med ét materiale og farlig med et andet.
Slaget og ophobet kapacitet er ikke udskiftelige.
Slagkapacitet: materiale i niveau med skovlkanten
Hævet kapacitet: materiale stablet over kanten
Brug af overhobet kapacitet til produktionsplanlægning fører ofte til overvurdering af output.
Tilbehør reducerer, hvor meget materiale en gravemaskine kan løfte.
Hurtigkoblinger
Tommelfinger
Bær pakker
Disse elementer tilføjer vægt, før noget materiale løftes og skal medtages i løfteberegninger.
En større spand betyder ikke altid mere udført arbejde.
Større spande tager længere tid at fylde
Cyklustider øges
Brændstofforbruget stiger
Maskiner slides hurtigere
I mange tilfælde flytter en lidt mindre skovl mere materiale i timen og holder gravemaskinen i gang.
A: Slaget kapacitet er skovlvolumen, når materialet er fyldt i niveau med spandens kant. Hævet kapacitet inkluderer materiale stablet over kanten, normalt formet af en antaget hældning (hvilevinkel). Struck kapacitet er mere konservativ og realistisk til planlægning, mens overfyldt kapacitet ofte bruges i producentvurderinger og sammenligninger.
Sv: Gravemaskinens skovlvolumen skal genberegnes hver 500-1.000 driftstimer, eller når der er mærkbart slid på skovlens gulv, sidevægge, skærkant eller tænder. Volumen bør også kontrolleres efter udskiftning af tænder, sideskærer eller skift til en anden skovlkonfiguration.
A: Ja. Våd jord er meget tungere end tør jord og hænger ofte fast i spanden, hvilket reducerer fyldningseffektiviteten. Selvom skovlvolumen forbliver den samme, falder den faktiske arbejdskapacitet, og løftegrænserne kan nås hurtigere. Våd ler og mættet jord kræver ofte mindre spandestørrelser.
A: Ikke altid. En større skovl kan øge cyklustiden, reducere fyldningsfaktoren og belaste hydraulikken. I mange tilfælde flytter en lidt mindre skovl med hurtigere cyklusser mere materiale i timen og er mere sikker for maskinen.
A: For 20–30 tons gravemaskiner er den mest almindelige skovlstørrelse typisk 0,8–1,5 m³ (ca. 1,0–2,0 yd⊃3;), afhængig af materialetype og anvendelse.
A: Gravemaskinens skovlkapacitet varierer meget efter maskinstørrelse og skovltype.
Minigravere: ~0,03–0,30 m³
Mellemstore gravemaskiner: ~0,5–2,0 m³
Store gravemaskiner: 2,0 m³ og derover
Den nøjagtige kapacitet afhænger af skovldesign, materialetæthed og maskingrænser.
A: Skovlvolumen beregnes ved hjælp af indvendige dimensioner: Volumen = Længde × Bredde × Højde Derefter anvendes en formfaktor (normalt 0,75–0,85) for at tage højde for buede spandeformer. Hævede og fyldningsfaktorer kan tilføjes afhængigt af, hvordan spanden bruges.
Sv: Gravemaskinens skovle varierer typisk fra 0,1 til 5,0 kubik yard, afhængigt af maskinens størrelse. For eksempel bruger en 20-tons gravemaskine almindeligvis en skovl omkring 1,0-1,5 kubikyard.
A: En 20-tons gravemaskine bruger normalt en skovl mellem 0,8 og 1,2 m³, hvilket er omkring 1,0–1,6 kubikyard, afhængig af materiale og arbejdsforhold.
A: En 30-tons gravemaskine bruger typisk en skovl omkring 1,5–2,2 m³ (ca. 2,0–2,9 kubikmeter), med mindre spande, der bruges til sten eller tunge materialer.
Sv: Gravemaskinens skovle måles efter indvendig bredde, indvendig højde og indvendig dybde. Eksterne målinger bruges ikke, fordi de inkluderer ståltykkelse og ikke repræsenterer brugbart volumen.
A: Brug denne simple konvertering: 1 kubikmeter (m³) = 1,308 kubikyard (yd⊃3;) For at omregne m³ til yd⊃3;, gange med 1,308. For at konvertere yd⊃3; til m³, dividere med 1,308.
A: En 48-tommers gravemaskineskovle rummer typisk omkring 0,8-1,2 kubikyard, afhængigt af skovldybde, højde og form. Bredde alene er ikke nok til at bestemme nøjagtigt volumen.
A: Kubikkapacitet beregnes ved hjælp af indvendige dimensioner: Kubikkapacitet = Længde × Bredde × Højde × Formfaktor Dette giver en realistisk slagkapacitet. Hævede og fyldningsfaktorer kan derefter anvendes.
A: Gravemaskinens skovle varierer fra mindre end 0,1 m³ til små minigravere til over 5,0 m³ til store minegravemaskiner. De fleste byggegravemaskiner bruger skovle mellem 0,5 og 2,0 m³.
A: Mål den indvendige bredde, indvendige højde og indvendige dybde ved hjælp af et målebånd eller lasermål. Mål altid inde i spanden og tag flere mål, hvis spanden er tilspidset eller buet.
A: En 10-tons gravemaskine betragtes som en lille til mellemstor maskine og bruger typisk en skovl omkring 0,3–0,6 m³, afhængig af anvendelse og materiale.
At få den rigtige mængde af gravemaskinens skovl handler ikke om at jagte det største tal på et specifikationsark. Det handler om at vælge en skovl, der fungerer sikkert, effektivt og konsekvent under rigtige arbejdsforhold.
Mål indvendige mål nøjagtigt
Mål altid inde i spanden, hvor materialet faktisk sidder.
Anvend form-, fyld- og bunkefaktorer
Ægte skovle er buede, materialer fylder ikke altid perfekt, og bunkede vurderinger afhænger af standarder.
Overvej altid materialetæthed og løftekapacitet
Volumen fortæller dig plads; massefylde fortæller dig vægten - og vægt påvirker sikkerheden.
Tilpas skovltype og -størrelse til applikationen
Sten-, nedgravnings-, sorterings- og GP-arbejde har alle brug for forskellige skovldesign og -volumener.
Brug denne hurtige tjekliste, før du forpligter dig til en bøtte:
Maskintonnage verificeret
Materialetæthed bekræftet
Løfteforhold beregnet og inden for sikre grænser
Skovltype matchet til jobbet
Tilbehør og koblinger inkluderet i vægtberegninger
Operatørfærdigheder og erfaring overvejes
Hvis du kan markere alle disse felter, er du meget mindre tilbøjelig til at løbe ind i ydeevne- eller sikkerhedsproblemer.
Nogle gange giver det mening at hente en ekspert i stedet for at gætte.
Komplekse materialer såsom vådt ler, sprængt sten eller blandet affald
Specialiserede applikationer som uddybning, nedrivning eller amfibiearbejde
Brugerdefineret gravemaskineskovldesign, hvor standardklassifikationer ikke gælder
En kort konsultation kan forhindre dyre fejl og hjælpe dig med at få mest muligt ud af din gravemaskine og skovlopsætning.
