Прегледи: 0 Аутор: Уредник сајта Време објаве: 18.12.2025. Порекло: Сајт
Комплетан водич за капацитет кашике багера, безбедност и продуктивност
Колико материјала може ан кашику багера заиста носите у једној мери? Многи људи претпостављају да је то само једноставан математички проблем – дужина × ширина × висина – али у стварним условима на градилишту, тај брзи прорачун може бити веома погрешан. Одабир погрешне величине кашике багера може успорити ваш рад, трошити гориво, па чак и довести вашу машину и руковаоца у опасност.
Запремина кашике багера није само број на листу са спецификацијама. То директно утиче на то колико брзо можете да завршите посао, колико горива ваш багер сагорева и колики је притисак на машину током времена. Ако је капацитет корпе погрешно израчунат, пројекти могу премашити буџет, продуктивност може пасти, а на градилишту се могу појавити сигурносни проблеми.
У овом водичу ћете научити:
Шта је запремина кашике багера?
Кључни концепти: ударени, нагомилани и стварни радни капацитет
Индустријски стандарди за мерење запремине кашике багера
Основе израчунавања запремине кашике багера

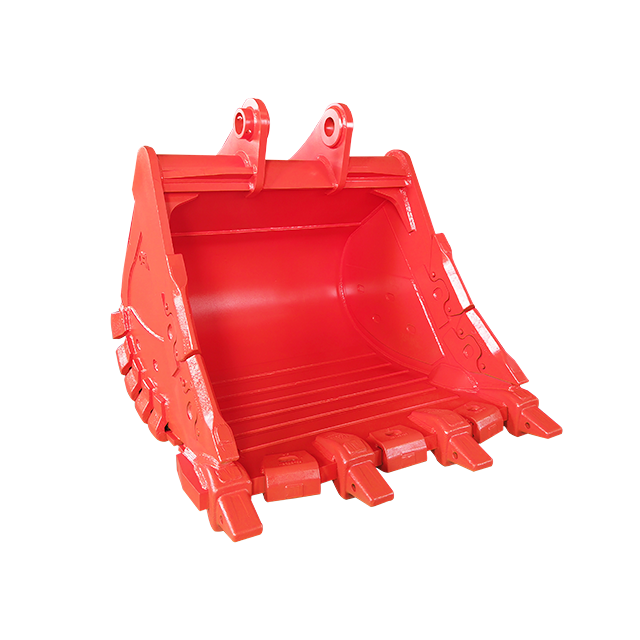

Корак по корак: Како израчунати запремину кашике багера
Густина материјала и његов утицај на капацитет кашике багера
Безбедност на првом месту: Усклађивање величине кашике багера са капацитетом машине
Типови кашика багера и њихове запреминске карактеристике
Како зуби и хабање кашике багера утичу на капацитет
Запремина кашике багера и продуктивност (м⊃3;/сат или ид⊃3;/сат)
Уобичајене грешке при израчунавању запремине кашике багера
Како одабрати праву кашику багера за ваш пројекат
Пре него што можете било шта да израчунате, важно је разумети шта запремина кашике багера . заправо значи Многи људи гледају канту и погађају њену величину по томе колико се чини велика, али у стварним грађевинским радовима, изглед може бити веома заваравајући.
Запремина кашике багера односи се на количину материјала коју кашика може да држи унутра, а не на то колико велика изгледа споља.
Унутрашња запремина кашике
Ово је корисни простор унутар корпе где се налази земља, песак или камен. Ово је једини волумен који је важан за прорачуне.
Спољна величина кашике
Ово укључује дебљину челика, ојачања, бочне секаче и зубе. Ови делови чине канту јачом, али не повећавају колико материјала може да понесе.
Зато су кашике багера оцењене по запремини (м⊃3;, ид⊃3;, или фт⊃3;) уместо по ширини или изгледу. Две канте могу изгледати слично споља, али њихови унутрашњи облици могу бити веома различити.
Једноставан пример:
кашика за камење за тешке услове рада често изгледа веће од кашике опште намене, али због дебелих хабајућих плоча и ојачања, може да задржи мање материјала унутра.
Ова два термина се често користе заједно, али нису потпуно исти.
Запремина кашике багера (називни или теоретски капацитет)
Ово је запремина коју израчунава или наводи произвођач, обично на основу индустријских стандарда. Претпоставља идеалне услове.
Стварни радни капацитет
Ово је колико материјала канта заиста носи током свакодневног рада. Зависи од врсте материјала, влаге, вештине руковаоца и ограничења машине.
Због тога се две кашике багера са истом номиналном запремином могу веома различито понашати на градилишту.
| Фактор | како утиче на перформансе |
|---|---|
| Облик канте | Закривљена леђа и сужене стране смањују корисни простор |
| Врста материјала | Камен се пуни мање ефикасно од песка или земље |
| Фактор пуњења | Корпе се ретко пуне до 100% у сваком циклусу |
| Снага машине | Ограничена хидраулика може спречити потпуно оптерећење |
| Вештина оператера | Искусни оператери постижу веће стопе пуњења |
Укратко, запремина кашике багера вам говори о потенцијалу , док стварни капацитет показује шта се заиста дешава на терену. Разумевање ове разлике помаже у избегавању преоптерећења машине, побољшава продуктивност и доводи до бољих одлука о избору кашике.
Дефиниција: ниво материјала са ободом кашике
Када се удари капацитет се користи
Зашто даје конзервативне процене
Дефиниција: материјал нагомилан изнад обода кашике
Објашњен угао мировања (1:1 вс 1:2)
Типично повећање у односу на ударни капацитет (10–25%)
Када је велики капацитет битан у стварним пословима
Шта фактор пуњења представља у условима стварног света
Како вештина оператера утиче на фактор пуњења
Типични распон фактора пуњења према материјалу:
Растресити песак и шљунак
Глина и мешана земљишта
Влажни или лепљиви материјали
Камени и минирани материјал
Када погледате спецификације кашике багера , често ћете видети број запремине—али тај број има смисла само ако знате који је стандард коришћен. Различити стандарди мере запремину кашике на различите начине, због чега две канте исте 'величине' могу изгледати веома различите на папиру.
Стандард САЕ Ј296 је један од најчешће коришћених стандарда запремине кашике у свету.
Користи угао мировања 1:1
Материјал се гомила изнад ивице кашике под нагибом од 45 степени
Обично се користи у Северној Америци и многим глобалним тржиштима
Често га помињу велики произвођачи багера и кашика
Пошто је гомила умерена, запремине кашике багера са оценом САЕ се обично посматрају као уравнотежен и реалан приказ радног капацитета.
ИСО стандарди су дизајнирани да створе конзистентност на међународним тржиштима.
Користи се за машине за земљане радове широм света
Методе мерења су веома сличне САЕ
У многим случајевима, ИСО и САЕ запремине корпе су скоро исте
У практичне сврхе, запремина кашике багера са ознаком ИСО се обично може директно упоредити са САЕ вредностима, али је и даље важно потврдити који стандард је наведен на листи спецификација.
ЦЕЦЕ стандард се обично користи у Европи и прати другачији приступ.
Користи угао мировања 1:2
Материјал је нагомилан више и стрмије изнад корпе
Резултат је већа номинална запремина корпе
Због тога кашике багера са оценом ЦЕЦЕ често изгледају веће на папиру — иако је физичка кашика можда иста.
| Стандардни | облик гомиле | типичне величине за регион | Изглед |
|---|---|---|---|
| САЕ Ј296 | 1:1 нагиб | Северна Америка / Глобал | Умерено |
| ИСО | Слично САЕ | Интернатионал | Умерено |
| ЦЕЦЕ | 1:2 нагиб | Европа | Већи |
Разумевање ових стандарда помаже вам да избегнете скупе грешке приликом избора или упоређивања кашика багера.
Избегавајте погрешна поређења
А 1,0 м⊃3; Канта са ЦЕЦЕ оценом може да држи мање материјала у стварном раду од 1,0 м⊃3; Кашика са ознаком САЕ.
Потврдите који се стандард користи.
Проверите спецификацију произвођача, опис производа или техничке цртеже за референце на САЕ, ИСО или ЦЕЦЕ.
Упоредите кашике багера „јабуке са јабукама“
Увек упоредите кашике мерене по истом стандарду, посебно када набављате кашике из различитих региона или добављача.
Познавање стандарда иза броја даје вам јаснију слику о томе шта кашика багера заиста може да уради на градилишту.
Пре него што пређете на формуле, помаже да се разумеју основна мерења и јединице које се користе за израчунавање запремине кашике багера. Једном када су ове основе јасне, стварна математика постаје много лакша и далеко тачнија.
Запремина кашике багера се заснива на унутрашњим димензијама, а не на спољашњој величини кашике. Ова три мерења чине основу сваког прорачуна:
Унутрашња ширина
Мерено од унутрашње стране једног бочног зида до унутрашњег дела другог. Ово је радна ширина која држи материјал.
Унутрашња висина
Мерено од унутрашњег пода корпе до ивице корпе. Ово одређује колико дубоко материјал може да се наслага унутра.
Просечна унутрашња дубина (дужина)
Мерено од ивице сечења назад до унутрашњег задњег зида. Пошто је већина кашика закривљена, ово је често просек, а не једна равна линија.
За конусне кашике багера, најбоље је извршити вишеструка мерења и користити просек. Ово помаже да се избегне прецењивање обима.
Једна од најчешћих грешака је мерење спољашњости канте.
Спољна мерења укључују дебљину челика, ојачања и хабајуће плоче
Ове карактеристике додају снагу, али не повећавају употребљиву запремину
Коришћење спољних димензија може преценити запремину корпе за 10–15%
Увек измерите простор где се материјал заиста налази.
Запремина кашике багера је изражена у различитим јединицама у зависности од региона и тржишта.
Кубни метри (м⊃3;) – Уобичајено у Европи и међународним тржиштима
Кубни јарди (ид⊃3;) – Широко се користи у Северној Америци
Кубичне стопе (фт⊃3;) – Често се користи за мање кашике и мини багере
| јединице | Заједничка употреба |
|---|---|
| м⊃3; | Средњи до велики багери |
| ид⊃3; | Тржишта грађевинарства и закупа |
| фт⊃3; | Мини багери и кашике за ископавање ровова |
У суштини, запремина кашике багера почиње једноставном формулом:
Запремина = дужина × ширина × висина
Овај прорачун вам даје ударну запремину корпе, под претпоставком да је кашика савршено правоугаона. У стварности, кашике багера имају закривљена леђа и нагнуте стране, због чега се у каснијим корацима примењују корекцијски фактори.
Размислите о овој формули као о почетној тачки - она вам даје основну линију која се затим може прилагодити како би боље одговарала условима у стварном свету.
Израчунавање запремине кашике багера не захтева напредну математику, али захтева да се ствари раде правим редоследом. Пажљиво пратите ове кораке и добићете број који заиста има смисла на правом градилишту.
Увек мерите унутар канте, где се налази материјал.
Где мерити:
Ширина: Унутрашња удаљеност између два бочна зида
Висина: Од унутрашњег пода корпе до горње ивице
Дубина (дужина): Од унутрашње стране резне ивице до унутрашњег задњег зида
Алати и савети за мерење:
Користите мерну траку за мале и средње канте
Ласерски мерач добро ради за велике кашике багера
Очистите прљавштину и остатке пре мерења
Извршите мерења на више места и користите просек
Уобичајене грешке које треба избегавати:
Мерење спољашње стране канте
Игнорисање сужења кашике или закривљених леђа
Заборављајући да сва мерења буду у истој јединици
Када имате интерна мерења, користите основну формулу:
Ударна запремина = дужина × ширина × висина
Овај прорачун претпоставља да је канта напуњена у нивоу са ободом, без материјала нагомиланог на врху.
Зашто су унутрашње димензије важне:
Спољна мерења укључују дебљину челика и арматуре
Они не додају употребљиву запремину
Коришћење спољних димензија може преценити капацитет за 10–15%
Радни пример:
Дужина: 1,2 м
Ширина: 1,0 м
Висина: 0,9 м
Ударна запремина = 1,2 × 1,0 × 0,9 = 1,08 м⊃3;
Корпе багера нису савршене кутије. Већина има:
Закривљени задњи зидови
Нагнуте бочне плоче
Ојачања која смањују унутрашњи простор
Да бисте то исправили, примените фактор облика.
| Тип кашике | Фактор типичног облика |
|---|---|
| Канта опште намене | ~0,80 |
| Кашика за тешке услове или камен | 0,75–0,78 |
| Плитка корпа за оцењивање | 0,80–0,85 |
Прилагођена ударна запремина = ударна запремина × фактор облика
Користећи горњи пример:
1,08 × 0,8 = 0,86 м⊃3;
Овај прилагођени број је много ближи стварном капацитету кашике.
Ако вам је потребан капацитет нагомилавања, примените фактор гомиле на подешену ударну запремину.
Типични опсег фактора гомиле: 1,1–1,3
Зависи од врсте материјала и стандарда мерења (САЕ, ИСО, ЦЕЦЕ)
| фактора гомиле | Типична употреба |
|---|---|
| 1.1 | Конзервативна процена |
| 1.2 | Уобичајена САЕ/ИСО референца |
| 1.3 | ЦЕЦЕ или стрма оцена |
Нагомилана запремина = прилагођена ударна запремина × фактор гомиле
Пример:
0,86 × 1,2 = 1,03 м⊃3; (на гомилу)
Запремину корпе ће можда морати да се конвертује у зависности од вашег региона или пројекта.
Уобичајене конверзије:
Кубни инчи → кубне стопе: ÷ 1,728
Кубични стопа → кубни јарди: ÷ 27
Кубни метри → кубни јарди: × 1.308
Кубни јарди → кубни метри: ÷ 1.308
| Јединица | која се најбоље користи за |
|---|---|
| фт⊃3; | Мини багери |
| ид⊃3; | Северноамерички пројекти |
| м⊃3; | Међународни пројекти |
Одржавање јединица доследним током израчунавања помаже у спречавању скупих грешака и забуне.
Реални бројеви чине запремину кашике багера много лакшом за разумевање. Примери у наставку показују како иста метода прорачуна функционише за различите машине, типове кашика и материјале које ћете видети на стварним градилиштима.
Сценарио:
Багер од 20 тона је опремљен кашиком опште намене (ГП) за земљане радове.
Измерене унутрашње димензије:
Дужина: 1,2 м
Ширина: 1,0 м
Висина: 0,9 м
Корак 1: Израчунајте основну (ударну) запремину
Ударна запремина = 1,2 × 1,0 × 0,9 = 1,08 м⊃3;
Корак 2: Примените фактор облика (0,8 за ГП канту)
Прилагођена ударна запремина = 1,08 × 0,8 = 0,86 м⊃3;
Корак 3: Израчунајте капацитет гомиле (фактор гомиле 1.2)
Нагомилана запремина = 0,86 × 1,2 = 1,03 м⊃3;
Перформансе са различитим материјалима:
| материјала | Фактор пуњења | Стварна радна запремина |
|---|---|---|
| Растресито тло | 1.00 | 0,86 м⊃3; |
| Глина | 0.90 | 0,77 м⊃3; |
| Шљунак | 0.95 | 0,82 м⊃3; |
| Разнесена стена | 0.70 | 0,60 м⊃3; |
Иако је канта оцењена на преко 1,0 м⊃3; нагомилана, стварна радна запремина се јасно мења са врстом материјала.
Сценарио:
Мини багер од 6 тона користи кашику за ровове од 18 инча за комуналне радове.
Измерене унутрашње димензије (империјалне):
Дужина: 24 ин
Ширина: 18 ин
Висина: 20 ин
Корак 1: Израчунајте запремину у кубним инчима
24 × 18 × 20 = 8,640 ин⊃3;
Корак 2: Претворите у кубичне стопе
8,640 ÷ 1,728 = 5,0 фт⊃3;
Корак 3: Претворите у кубне јарде
5,0 ÷ 27 = 0,19 ид⊃3;
Типичан случај употребе ровова:
Уска ширина рова
Глинено земљиште са фактором пуњења ~90%.
Стварна радна запремина ≈ 0,17 ид⊃3; по циклусу
За радове на копању ровова, тачност и контрола су важнији од сирове запремине кашике.
Сценарио:
Багер од 30 тона је опремљен кашиком за тешке услове рада у минираној стени.
Дато:
Прилагођена ударна запремина: 1,2 м⊃3;
Густина материјала (разбијена стена): 2.000 кг/м⊃3;
Фактор пуњења: 0,75
Корак 1: Израчунајте стварну тежину терета
Оптерећење = 1,2 × 2000 × 0,75 = 1800 кг
Корак 2: Проверите капацитет дизања
Носивост багера у радном радијусу: 2.200 кг
Тежина кашике + спојнице: 300 кг
Укупна тежина дизања: 1.800 + 300 = 2.100 кг
Однос подизања: 2.100 ÷ 2.200 = 0,95
| ставке | Вредност |
|---|---|
| Стварно оптерећење | 1.800 кг |
| Тежина прилога | 300 кг |
| Тотал лифт | 2.100 кг |
| Однос подизања | 0,95 (сигурно) |
Ова провера потврђује да је величина кашике безбедна за машину, иако је материјал тежак и абразиван.
Запремина кашике вам говори колико простора има кашика, али густина материјала вам говори колико ће то оптерећење бити тешко. Две кашике напуњене до истог нивоа могу да изнесу веома различита оптерећења на багер у зависности од материјала који се налази унутра.
Густина материјала се обично мери у кг/м⊃3; (или лб/ид⊃3;). Тежи материјали стварају већи притисак на багер, чак и када запремина кашике остаје иста.
| Тип материјала | Типични опсег густине |
|---|---|
| Лаки материјали | |
| Горњи слој земље (лабав) | 1.200–1.400 кг/м⊃3; |
| Малч / органски материјал | 700–1.000 кг/м⊃3; |
| Средњи материјали | |
| Суви песак | 1.400–1.600 кг/м⊃3; |
| Шљунак | 1.500–1.700 кг/м⊃3; |
| Глина (сува) | ~1.600 кг/м⊃3; |
| Тешки материјали | |
| Мокро тло | 1.800–2.000 кг/м⊃3; |
| Разнесена стена | 1.600–2.400 кг/м⊃3; |
| Чврста стена | 2.400–3.000 кг/м⊃3; |
Чак и мала промена влажности може гурнути материјал из „средњег“ у категорију „тешке“.
Да бисте разумели како густина утиче на избор кашике, потребна вам је једна једноставна формула:
Тежина оптерећења = запремина кашике × густина материјала × фактор пуњења
Овај прорачун показује стварну тежину коју багер мора подићи.
Зашто густи материјали захтевају мање канте:
Тешки материјали брже достижу границе подизања машине
Превелике кашике могу успорити хидраулички одзив
Висока оптерећења повећавају хабање клинова, чаура и цилиндара
Пример преоптерећења у стварном свету:
1,0 м⊃3; канта напуњена сувим песком
→ ~1.500 кг терета
Исти 1,0 м⊃3; канта напуњена влажном глином
→ ~1.900 кг терета
Тих додатних 400 кг може гурнути багер преко границе безбедног рада, иако се запремина кашике није променила.
Запремина материјала се мења чим се ископа, а то директно утиче на то како треба тумачити капацитет кашике багера.
Обим банке
Материјал у свом природном, непоремећеном стању у земљи.
Растресити волумен
Материјал након ископавања. Ваздушни простори повећавају запремину.
Збијена запремина
Материјал након постављања и збијања.
Корпе багера увек мере запремину лабавог материјала, а не запремину банке.
| Материјал | типичан фактор бубрења |
|---|---|
| Песак | 1.10–1.15 |
| Глина | 1.25–1.40 |
| Роцк | 1.40–1.70 |
Како ово утиче на прорачуне корпе:
Канта од 1,0 м⊃3; слободна запремина може представљати само 0,7–0,8 м⊃3; банкарског материјала
Већи фактори бубрења значе мање померених кубних метара банке по циклусу кашике
Разумевање бујања помаже у претварању запремине кашике у тачне процене производње
Избор највеће кашике багера није увек најбоља идеја. Величина кашике мора одговарати оној која машина може безбедно да подигне и контролише. Игнорисање овога може довести до спорих перформанси, већих трошкова горива и озбиљних безбедносних ризика на градилишту.
Сваки багер има називни капацитет дизања који је одредио произвођач. Ово вам говори колико тежине машина може безбедно да подигне под одређеним условима.
Како читати ОЕМ графиконе подизања:
Дијаграми се налазе у упутству за употребу или спецификацијама произвођача
Капацитет се мења у зависности од дужине гране, положаја стреле и радног радијуса
Подизање близу машине је безбедније него подизање далеко
Утицај положаја и досега стреле:
Продужена стрела или стрела = мањи капацитет дизања
Подизање преко бока је обично више ограничавајуће од подизања преко предње стране
Веће висине дизања смањују стабилност
Утицај брзих спојница и прикључака:
Брзе спојнице додају додатну тежину
Палци, кашике и други алати смањују расположиви капацитет дизања
Ова додатна тежина мора бити укључена у све прорачуне
Однос подизања вам помаже да брзо проверите да ли су кашика и терет безбедни за ваш багер.
Корак по корак израчунавање коефицијента повећања:
Пронађите номинални капацитет дизања багера из графикона подизања
Одузмите тежину:
Празна канта
Брза спојница
Било који други прилози
Израчунајте тежину материјала
Оптерећење = запремина кашике × густина материјала × фактор пуњења
Додајте тежину прикључка оптерећењу материјала
Поделите укупно оптерећење са номиналним капацитетом дизања
Коефицијент дизања = укупно оптерећење ÷ номинални капацитет дизања
| Коефицијент дизања | Значење |
|---|---|
| < 0,85 | Безбедан и ефикасан |
| 0,85–1,0 | Близу границе, будите опрезни |
| > 1.0 | Небезбедан рад |
Одржавање степена подизања испод 1,0 помаже у заштити машине и руковаоца.
Чак и без прорачуна, машине често показују јасне знаке када је канта превелика.
Спора хидраулика и лоше време циклуса
Машина се бори да увије или глатко подиже кашику.
Прекомерна потрошња горива
Мотори више раде на померању тешких терета.
Нестабилност машине
Гусенице се могу лагано подићи или се машина осећа неуравнотежено.
Убрзано хабање клинова и чаура
Додатно напрезање скраћује век компоненти и повећава трошкове одржавања.
Ови знаци упозорења обично значе да је време да се смањи величина корпе или пређе на лакшу конфигурацију.
Нису све кашике багера дизајниране да носе исту количину материјала. Облик корпе, ширина и ниво ојачања утичу на то колико материјала кашика заиста може да задржи. Разумевање ових разлика знатно олакшава одабир праве канте за посао.
Корпе опште намене су најчешће коришћене кашике багера на градилиштима.
Типични опсег запремине према величини багера:
| Величина багера | Типична запремина кашике ГП |
|---|---|
| Мини (1-6 тона) | 0,03–0,30 м⊃3; |
| Мала (6-15 тона) | 0,30–0,80 м⊃3; |
| Средње (15–30 тона) | 0,80–1,80 м⊃3; |
| Велики (30+ тона) | 1,80–5,00 м⊃3; |
Апликације које се најбоље користе:
Општи земљани радови
Утовар земље, песка и шљунка
Лагано рушење и припрема локације
ГП кашике нуде добар баланс између запремине, снаге и ефикасности копања.
Канте за камење су направљене за тешке услове и абразивне материјале.
Ојачане хабајуће плоче и бочни зидови
Тежи челик и јачи зуби
Мања унутрашња запремина због ојачања
Уобичајене апликације:
Рад у каменолому
Ископавање разнесене стене
Рушење са високом хабањем
Чак и ако кашика за камење изгледа велика, њена корисна запремина је често 15–30% мања од ГП кашике сличне ширине.
Корпе за ископавање ровова су дизајниране за тачност, а не за капацитет.
Уски профили за чисте, прецизне ровове
Користи се за комуналне услуге, цевоводе и дренажу
Типичне ширине:
6–12 инча за мале багере
18–36 инча за веће машине
Код кашика за ископавање рова ширина је важнија од запремине, јер је циљ ископавање рова до одређене величине уз минимално чишћење.
Корпе за оцењивање и ископавање су широке и плитке.
Дизајниран за померање материјала преко велике површине
Мања запремина у поређењу са ГП кашикама
Често без зуба или са глатком резном ивицом
Најбоље користи:
Завршна обрада нагиба
Чишћење рова
Затрпавање и нивелисање
Ове корпе размењују сирови капацитет за глаткије, контролисаније резултате.
Скелетне корпе су направљене за сортирање, а не за ношење пуног терета.
Отворени дизајн са шипкама или решеткама
Фини материјал пропада док већи комади остају
Разматрања обима:
Називна запремина може изгледати високо на папиру
Ефективна запремина зависи од размака мреже
Није намењен за ношење густих, пуних терета
Обично се користе у рециклажи, чишћењу рушења и одвајању материјала.
Нагибне кашике додају додатно кретање за прецизан рад.
Може се нагнути до 45 степени лево или десно
Омогућите прецизно обликовање без поновног позиционирања машине
Како нагиб утиче на капацитет:
Максимална јачина звука се смањује када се нагиње
Материјал се може просути под већим угловима
Најбоље се користи за лаке до средње материјале
Нагибне кашике багера су популарне за нивелисање, рад на косинама и уређење простора где је контрола важнија од сирове запремине кашике.
Запремина кашике багера није фиксна током века трајања кашике. Стил зуба и нормално хабање играју велику улогу у томе колико материјала канта може да покупи при сваком пролазу.
Зуби корпе утичу на то колико добро се кашика сече у материјал и пуни. Погрешни зуби могу оставити простора унутар корпе, чак и ако номинална запремина изгледа исправно.
| Тип зуба | Најбољи | ефекат на испуну |
|---|---|---|
| Стандардни зуби | Земља, песак, мешани материјал | Уравнотежено продирање и пуњење |
| Тигрови зуби | Стена, збијено тло | Јака пенетрација, ниже пуњење |
| Зупци длета | Тврда глина, мраз | Чисто сечење, умерено пуњење |
Стандардни зуби
Ово су најчешћи и обезбеђују добро продирање без превеликог смањења пуњења.
Тигрови зуби
Дизајнирани за ломљење тврдог материјала. Добро продиру, али често смањују ефикасност пуњења јер се материјал не пакује равномерно.
Зупци длета
Исеку чисте линије у тврдом тлу и глини, нудећи средину између продирања и пуњења.
Резне ивице без зуба за оцењивање:
Глатка ивица омогућава материјалу да равномерно тече у канту
Већи фактор пуњења за растресите материјале
Уобичајено на кантама за оцењивање и ископавање
Прави избор зубаца може побољшати фактор пуњења за 5–15%, чак и са истом запремином кашике.
Временом, хабање мења облик канте и смањује количину материјала која може да задржи.
Уобичајене области хабања: Утицај
Истрошени зуби смањују ефикасност копања и остављају празан простор
Заобљене резне ивице спречавају чист улазак у материјал
Хабање бочних зидова и пода смањује унутрашње димензије
| подручја хабања | на капацитет |
|---|---|
| Истрошеност зуба | Доњи фактор пуњења |
| Резање ивице сцалопинг | Материјал се пре излива |
| Подно хабање | Смањена унутрашња висина |
| Хабање бочних зидова | Губитак корисне ширине |
Када поново израчунати запремину корпе:
После 500–1000 радних сати
Након замене резних ивица или бочних резача
При преласку између истрошених и нових зуба
Како се корпе троше, називна запремина остаје иста—али ефективна радна запремина се смањује, због чега су важне периодичне провере.
Запремина кашике багера је само део приче о продуктивности. Оно што је заиста важно на градилишту је колико материјала можете да преместите на сат, а не само колико стане у канту једном.
Да бисте проценили стварну производњу, потребна су вам три кључна броја:
Производња = запремина кашике × фактор пуњења × циклуси по сату
Запремина кашике: Прилагођена радна запремина, а не само номинални број
Фактор пуњења: Колико је пуна канта у реалним условима
Циклуси по сату: Колико комплетних циклуса копање-замах-истовар-враћање багер може да направи
Зашто је време циклуса важније од величине корпе:
Већим кантима је потребно дуже да се напуне
Тежи терети имају спор замах и брзину избацивања
Оператери често смањују брзину да би остали безбедни
Бржи циклуси могу надмашити мању величину корпе
Чак и мало повећање времена циклуса може смањити производњу по сату више него што људи очекују.
Хајде да упоредимо две кашике на истом багеру.
| Фактор | велика кашика | Мања кашика |
|---|---|---|
| Волумен кашике | 1,2 м⊃3; | 0,9 м⊃3; |
| Фактор пуњења | 0.85 | 0.95 |
| Време циклуса | 30 сец | 22 сец |
| Циклуси на сат | 120 | 164 |
Обрачун производње:
Велика кашика
1,2 × 0,85 × 120 = 122 м⊃3;/сат
Мања кашика
0,9 × 0,95 × 164 = 140 м⊃3;/сат
Иако мања кашика држи мање материјала по мерици, она помера више материјала на сат јер багер ради брже и пуни ефикасније.
Због тога је избор праве кашике багера у вези са балансирањем запремине, фактора пуњења и времена циклуса – не само одабиром највеће доступне опције.
Неки послови гурају багере далеко изван нормалних услова копања. У овим случајевима, стандардна правила за запремину кашике треба да се подесе да би машина била безбедна, стабилна и продуктивна.
Амфибијски багери раде у мочварама, мочварама и меком тлу, где је стабилност ограничена и материјал је обично засићен.
Кључни изазови:
Меко тло нуди мало подршке
Мокри материјал је много тежи од сувог тла
Нагле промене оптерећења могу смањити стабилност
Препоручена подешавања величине корпе:
Смањите запремину кашике за 20–30% у поређењу са стандардним радовима на земљи
Дајте предност широким, плитким кашикама да бисте смањили притисак на тло
Користите глађе резне ивице да смањите усисавање блата
| Стање | Препоручено подешавање |
|---|---|
| Засићено земљиште | −20% запремине кашике |
| Мека органска земља | −25% до −30% |
| Дубоко блато | Користите плитку канту за оцењивање |
Јаружање укључује померање материјала који је потпуно или делимично под водом, што мења и тежину и руковање.
Важни фактори:
Материјал засићен водом је знатно тежи
Фини седименти стварају усисавање када се подигну
Корпе се можда неће у потпуности испразнити пре подизања
Типична разматрања густине:
Засићени песак: ~2.000 кг/м⊃3;
Засићени муљ или глина: 1.800–2.100 кг/м⊃3;
Разматрања стабилности на плутајућим платформама:
Мање запремине кашике побољшавају контролу
Спорије брзине дизања смањују љуљање терета
Рупе за одвод помажу у смањењу тежине воде
Коришћење нешто мање кашике често побољшава укупну продуктивност јаружања смањењем нестабилности.
Багери за рушење великог домета раде са дугим гранама и тешким алатима на висини, где полуга у великој мери смањује капацитет дизања.
Зашто су мање канте безбедније:
Проширени досег смањује номинални капацитет дизања
Мала повећања тежине имају велике ефекте на висини
Падајући остаци повећавају ризик од удара
Препоруке за смањење капацитета:
Смањите запремину кашике за 30–40% у поређењу са стандардним копањем
Користите ојачане кашике нижег називног капацитета
Дајте приоритет контроли над максималним оптерећењем материјала
| Примена | Типично смањење запремине |
|---|---|
| Стандардно рушење | −25% |
| Рушење великог домета | −30% до −40% |
| Прецизно уклањање | Пожељна мања канта |
У раду са великим дометом, контрола и безбедност су важнији од количине сирове кашике.
Не морате увек да почнете од нуле када израчунавате запремину кашике багера. Постоји неколико алата и ресурса који могу помоћи—ако знате како да их правилно користите.
Већина произвођача кашика објављује графиконе капацитета за своје кашике багера.
Како прочитати спецификације произвођача:
Потражите запремину кашике наведену у м⊃3;, ид⊃3;, или фт⊃3;
Проверите који стандард се користи (САЕ, ИСО или ЦЕЦЕ)
Потврдите да ли је број ударен или пун капацитет
Зашто се ОЕМ оцене могу разликовати од мерења на терену:
Оцене су засноване на новим корпама без истрошености
Претпоставке су направљене о облику и пуњењу гомиле
Зуби, спојнице и хабајуће плоче можда неће бити укључене
ОЕМ графикони су одлична полазна тачка, али не одражавају увек стварне услове на градилишту.
Уобичајено је да видите разлику између номиналне запремине кашике и онога што мерите на терену.
| Поређење | Типична разлика |
|---|---|
| Нова канта, лаган материјал | ±5% |
| Истрошена канта или тежак материјал | ±5–10% |
| Различити стандарди мерења | 10% или више |
Уобичајени узроци неслагања:
Хабање кашике на поду и бочним зидовима
Различити стандарди гомиле (САЕ против ЦЕЦЕ)
Фактори корекције облика нису примењени
Додати прилози који мењају унутрашњи простор
Мале разлике су нормалне, али велике празнине су знак да нешто треба проверити.
Онлине алати и апликације могу бити од помоћи за брзе процене.
Када су дигитални алати корисни:
Рано планирање пројекта
Поређење више опција корпе
Обука нових оператера или особља
Зашто је ручна верификација и даље важна:
Апликације претпостављају идеалне облике корпе
Густина материјала и фактор пуњења се могу погодити
Истрошеност, зуби и додаци се често игноришу
Дигитални алати најбоље функционишу када су упарени са стварним мерењима и искуством на градилишту.
Неке ситуације захтевају помоћ стручњака.
Можда ће вам требати специјалиста када:
Корпе су направљене по мери или у великој мери модификоване
Пројекти укључују веома густе или абразивне материјале
Границе подизања су уске, а сигурносне маргине су мале
Вредност или ризик пројекта је висок
Стручњаци могу прегледати прорачуне, препоручити прави дизајн кашике и помоћи да се избегну скупе грешке пре почетка рада.
Чак и са правим формулама, лако је погрешити запремину кашике багера. Многи проблеми на градилишту долазе од малих грешака које се брзо сабирају.
Једна од најчешћих грешака је мерење спољашњости корпе.
Спољна мерења укључују дебљину челика и хабајуће плоче
Ово не додаје употребљив простор
Ова грешка може преценити запремину корпе за 10–15%
Увек измерите где се материјал заправо налази - унутар канте.
Сама запремина кашике вам не говори колико ће терет бити тежак.
Лако тло и влажна глина могу имати веома различите тежине
Густи материјал достиже границе подизања много брже
Занемаривање густине може изазвати преоптерећење и нестабилност
| Материјал | прибл. Густина |
|---|---|
| Суви песак | ~1500 кг/м⊃3; |
| Мокра глина | ~1.900 кг/м⊃3; |
| Разнесена стена | ~2.000+ кг/м⊃3; |
Иста запремина кашике може бити сигурна са једним материјалом и опасна са другим.
Ударени и нагомилани капацитет нису заменљиви.
Ударни капацитет: ниво материјала са ивицом кашике
Капацитет гомиле: материјал нагомилан изнад ивице
Коришћење великог капацитета за планирање производње често доводи до прецењивања производње.
Прикључци смањују количину материјала који багер може подићи.
Брзе спојнице
Тхумбс
Носите пакете
Ови предмети додају тежину пре него што се било који материјал подигне и морају бити укључени у прорачуне подизања.
Већа канта не значи увек више обављеног посла.
За веће канте је потребно више времена за пуњење
Времена циклуса се повећавају
Потрошња горива расте
Машине се брже троше
У многим случајевима, нешто мања кашика помера више материјала на сат и одржава несметан рад багера.
О: Ударни капацитет је запремина кашике када је материјал напуњен у нивоу са ивицом кашике. Капацитет нагомиланог материјала укључује материјал нагомилан изнад ивице, обично обликован на основу претпостављеног нагиба (угао мировања). Изражени капацитет је конзервативнији и реалистичнији за планирање, док се нагомилани капацитет често користи у оценама и поређењима произвођача.
О: Запремину кашике багера треба поново израчунати на сваких 500–1.000 радних сати, или кад год постоји приметно хабање пода кашике, бочних зидова, резне ивице или зубаца. Запремину такође треба проверити након замене зубаца, бочних резача или преласка на другу конфигурацију кашике.
О: Да. Влажно земљиште је много теже од сувог и често се лепи у канту, смањујући ефикасност пуњења. Иако запремина кашике остаје иста, стварни радни капацитет се смањује, а границе подизања могу се достићи брже. Мокра глина и засићено земљиште често захтевају мање величине канте.
О: Не увек. Већа кашика може повећати време циклуса, смањити фактор пуњења и напрегнути хидраулику. У многим случајевима, нешто мања корпа са бржим циклусима помера више материјала на сат и безбеднија је за машину.
О: За багере од 20–30 тона, најчешћа величина кашике је типично 0,8–1,5 м⊃3; (око 1,0–2,0 ид⊃3;), у зависности од врсте материјала и примене.
О: Капацитет кашике багера увелико варира у зависности од величине машине и типа кашике.
Мини багери: ~0,03–0,30 м⊃3;
Багери средње величине: ~0,5–2,0 м⊃3;
Велики багери: 2,0 м⊃3; и изнад
Тачан капацитет зависи од дизајна кашике, густине материјала и ограничења машине.
О: Запремина кашике се израчунава коришћењем унутрашњих димензија: Запремина = Дужина × Ширина × Висина Након тога, фактор облика (обично 0,75–0,85) се примењује за обрачун закривљених облика кашике. Фактори нагомиланости и пуњења могу се додати у зависности од тога како се корпа користи.
О: Корпе багера се обично крећу од 0,1 до 5,0 кубних јарди, у зависности од величине машине. На пример, багер од 20 тона обично користи кашику око 1,0–1,5 кубних јарди.
О: Багер од 20 тона обично користи кашику између 0,8 и 1,2 м⊃3;, што је отприлике 1,0–1,6 кубних јарди, у зависности од материјала и услова посла.
О: Багер од 30 тона обично користи кашику око 1,5–2,2 м⊃3; (око 2,0–2,9 кубних јарди), са мањим кантама које се користе за стене или тешке материјале.
О: Корпе багера се мере унутрашњом ширином, унутрашњом висином и унутрашњом дубином. Екстерна мерења се не користе јер обухватају дебљину челика и не представљају корисну запремину.
О: Користите ову једноставну конверзију: 1 кубни метар (м⊃3;) = 1,308 кубних јарди (ид⊃3;) Да бисте претворили м⊃3; до ид⊃3;, помножите са 1,308. За претварање ид⊃3; на м⊃3;, поделити са 1,308.
О: Корпа багера од 48 инча обично држи око 0,8–1,2 кубних јарди, у зависности од дубине кашике, висине и облика. Сама ширина није довољна за одређивање тачне запремине.
О: Кубични капацитет се израчунава коришћењем унутрашњих димензија: Кубични капацитет = Дужина × Ширина × Висина × Фактор облика Ово даје реалистичан ударни капацитет. Тада се могу применити фактори нагомиланости и пуњења.
О: Корпе багера крећу се од мање од 0,1 м⊃3; за мале мини багере до преко 5,0 м⊃3; за велике рударске багере. Већина грађевинских багера користи кашике између 0,5 и 2,0 м⊃3;.
О: Измерите унутрашњу ширину, унутрашњу висину и унутрашњу дубину помоћу траке или ласерске мере. Увек мерите унутар корпе и извршите вишеструка мерења ако је канта сужена или закривљена.
О: Багер од 10 тона се сматра малом и средњом машином и обично користи кашику око 0,3–0,6 м⊃3;, у зависности од примене и материјала.
Исправна запремина кашике багера не значи јурење за највећим бројем на листи са спецификацијама. Ради се о избору кашике која ради безбедно, ефикасно и доследно у стварним условима на градилишту.
Прецизно измерите унутрашње димензије
Увек мерите унутар корпе, где материјал заправо лежи.
Примена фактора облика, пуњења и гомиле
Праве корпе су закривљене, материјали се не пуне увек савршено, а оцене нагомилане масе зависе од стандарда.
Увек узмите у обзир густину материјала и капацитет дизања
Обим вам говори о простору; густина вам говори о тежини—а тежина утиче на безбедност.
Ускладите тип и величину кашике са апликацијом
за камен, копање ровова, нивелисање и ГП радове, сви захтевају различите дизајне и запремине кашике.
Користите ову брзу контролну листу пре него што се посветите канти:
Верификована тонажа машине
Густина материјала потврђена
Коефицијент дизања израчунат иу сигурним границама
Тип корпе се подудара са послом
Прикључци и спојнице укључени у прорачуне тежине
Узимају се у обзир вештине и искуство оператера
Ако можете да означите сва ова поља, много је мање вероватно да ћете наићи на проблеме са перформансама или безбедност.
Понекад има смисла довести стручњака уместо нагађања.
Сложени материјали као што су мокра глина, пескарене стене или мешани остаци
Специјализоване апликације попут багеровања, рушења или амфибијских радова
Прилагођени дизајн кашике багера где се стандардне оцене не примењују
Кратке консултације могу спречити скупе грешке и помоћи вам да извучете максимум из подешавања вашег багера и кашике.
